네비게이션 터치패널 밀림으로 교체 DIY 했습니다
몇년전에 직접 네비 터치 패널 직접 교체를 했었고 사용을 별루 하지 않았는데 왜 터치 밀림이 생기는 건지 … 어떤 때는 잘 되다가 정말 급할 때 사용할 때는 말썽이라 이번에 인터넷으로 7인치 네비용 터치패널 클리어 타입으로 구입 해 봤습니다. 내비게이션 터치 안되는 문제 터치패널 교체 방법 뿐
목차
그전까지는 터치시 지문이 남지 않는 일반타입 터치 패널을 사용했는데 화면도 흐릿하고
반면 화면이 맑고 쨍한 클리어 터치 패널은 터치시 지문이 남는 단점이 있습니다
터치 패널의 밀림 발생하는 이유가 저항막이 변해서 그런다고 하는데 다른 유형의 새 네비 구입해야 겠습니다 네비 터치 패널이 잘 안되는 시기가 주로 뜨거운 여름철/ 겨울철에 많은데
이래서야 원! 네비는 제품 선택이 참 중요 합니다 정전방식으로 사야 하나..
네비가 오락가락 터치가 잘 안되어 스마트폰 티맵을 많이 사용했었죠

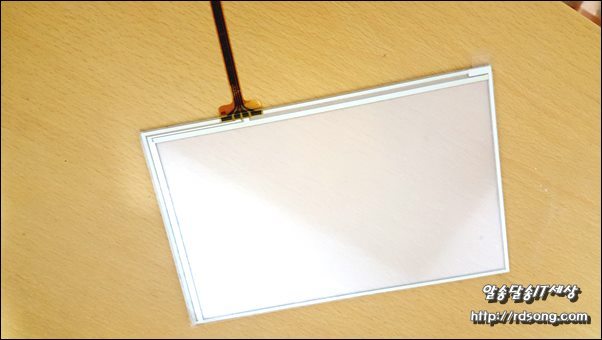

네이게이션용 7인치 클리어 터치 패널 (그림 fpcb케일쪽이 하단임)
터치패널 구입하면 설명서가 오기 때문에 잘 보시면 되는데

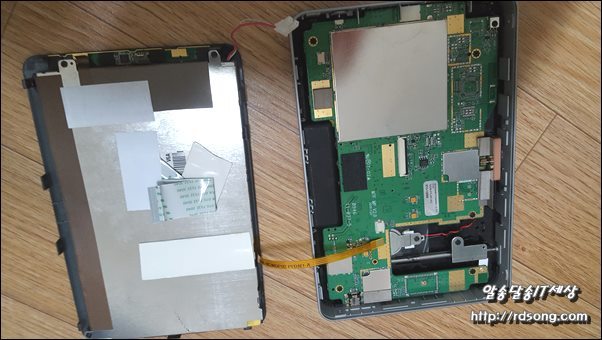

분해를 한 후에 LCD스크린에 붙어 있는 터치패널 분리 하는게 쉽지 않음
7인치 네비게이션 터치패널 깨지지 않게 분리 해 내는 방법
1.헤어드라이기를 이용하여 터치패널의 가장자리를 충분히 여러번 가열하여 양면테입을 녹여 줍니다
충분한 시간동안, 아주 충분해야 함
2.커터칼을 이용하여 , 조심조심 터치스크린과 LCD패널사이로 밀어 넣으면서 전체 네면을 긁으면서 지나갑니다
3.헤라(얇은 플라스틱 조각)을 이용하여 2번의 방법처럼 되풀이 하면 유리가 깨지지 않고 분해 할수 있습니다 터치 패널 구입하니 동봉되어 있네요
4.분해된 LCD패널 테두리의 양면 테이프 흔적 잘 떼어 내 줍니다

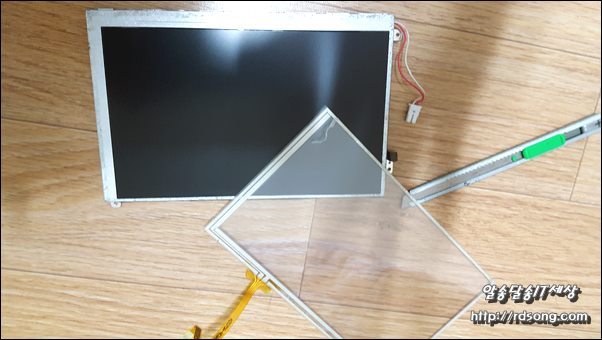

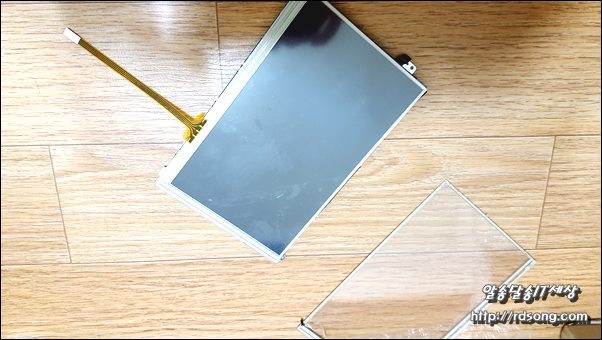

LCD패널과 터치패널 분리 된 모습 (아래 / 위)
전혀 터치패널 깨짐없이 분리 된 상태 입니다
터치패널 분리 쉽게, 금방 분리 시켰는데
LCD패널의 테두리에 붙어 있는 양면테이프 흔적 제거(제거제가 없어서) 하느라 30~40분 소요, 잘 떨어 지지 않아 시간이 많이 걸렸음

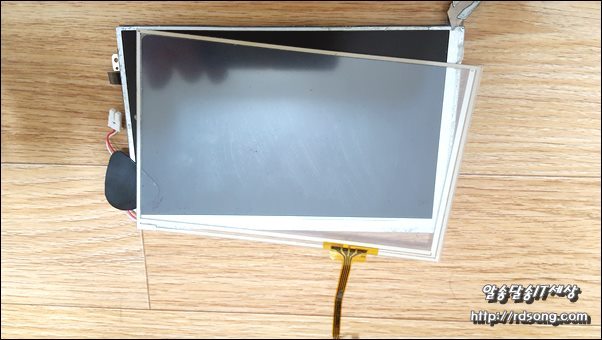

새로구입한 7인치 터치 패널을 LCD패널에 부작한 모습
부착전에 반드시 새 터치 패널 작동유무 테스트 검증을 해야 하는데 생략!
왜! 안되면 걍 ~ 버리고 다른 네비로 구입 하려고!

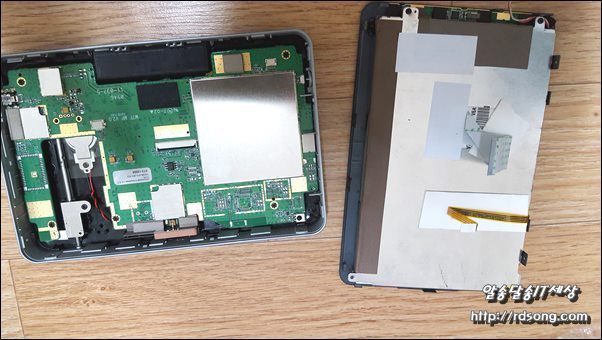

다시 조립 3개의 케이블 연결
맨아래 FPCB 케이블 콘넥터에 연결할 때 주의해서 잘 해야 하는데요
빡빡해서 잘 콘넥터에 끼우기 어렵구만!
잘못하여 접혀서 끊어 질 뻔 …헐~

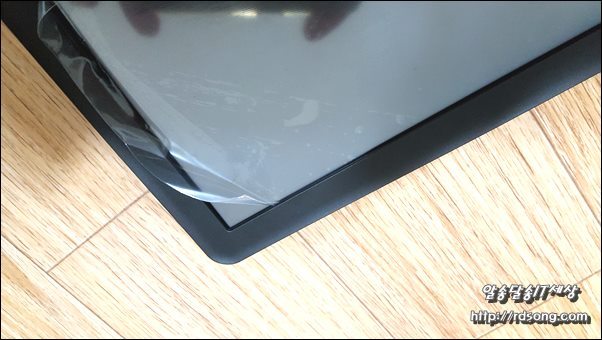

터치 패널을 베젤에 조립할 때 패널에 붙어 있는 보호용 비닐을 약간 꺼내 두어야 좋겠죠
아무생각없이 그냥 조립해 놓고 나중에 다시 네비를 또 분해 하는 고생 발생 우려 조심!
새로 교체된 네비 7인치 클리어 터치 패널 어느정도 수명이 되는지 다음번에 패널 말썽이면
완전 새로 구입할 생각입니다
