랜선 다이렉트 케이블 크로스 랜케이블 만들기 [랜케이블 DIY]

쉽게 공유기와 컴퓨터에 연결되어 있는 랜선을 다이렉트 케이블 이라고 합니다 그냥 심플하게 랜선 이라고 하죠

그런데 같은 기기 끼리 연결을 할 때 노트북과 노트북, 노트북 이더넷을 서로 랜선을 이용하여 서로 연결할 경우는 크로스 케이블을 이용하여 랜 포트에 연결하면 양방향 데이타 전송 할 수 있습니다

마트( 오프라인 매장, 다이소) 가면 판매되는 랜케이블 주로 다이렉트 랜선 이며 크로스 랜케이블도 팝니다

크로스 케이블을 직접 제작하려면 UTP 케이블 있어야 하고

RJ45 콘넥터도 있어야 하고 랜툴도 필요 합니다

랜케이블 하나 만들기 위해, 랜케이블 만드는 공구 사는것 보다 기성으로 만들어진 랜케이블 오프라인 매장 이나 인터넷으로 구입 하는 것이 경제적 입니다.

다이렉트 케이블 랜선 및 크로스 케이블 랜선 만들어 보겠습니다.

그러면 다이렉트 랜선과 크로스 케이블을 만드는 방법을 살펴 보겠습니다

랜선은 총 8선으로 구성되어 있는데 다이렉트 랜선 크로스 랜선 만드는 것은 그리 어렵지 않습니다

랜선 ,다이렉트 랜케이블 만들기

일반적으로 쓰는 다이렉트 랜케이블 , 즉 랜선이라고 쉽게 해 두겠습니다.

좀더 정확히 말하면 UTP케이블 (Unshielded Twitsed Pair) 입니다

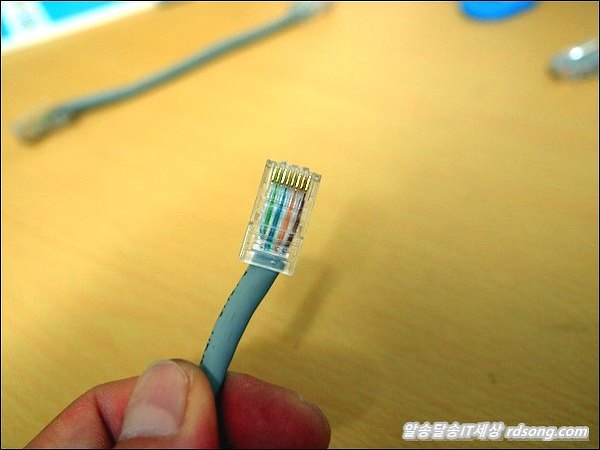

랜케이블의 양쪽 끝을 아래 배열대로 RJ45 컨넥터에 끼우고 랜툴을 이용하여 꾸욱 눌러 주면 다이렉트 랜케이블 만들수 있습니다

다이렉트 랜선 색상 배열이 어렵다면,

청색-등색-녹색-갈색 순서대로 8가닥 배열 하고 난 다음에 RJ45 끼우고 랜툴로 꾸욱 만들어 사용 해도 됩니다.

간략히,

UTP 케이블의 표준 카테고리 CAT 5, CAT 5e, CAT 6, CAT 7 등이 있습니다

요즘 주로 CAT 5e 또는 CAT 6/7사용 합니다

데이터 송수신은 4개의 선으로 사용 됩니다. 8가닥 모두 사용하지 않습니다. ( 특별히 사용하는 경우도 있지만 일반적으로 가능 합니다)

4가닥선으로 다이렉트 랜 케이블 만들어 사용해도 됩니다. 랜선 1개에 2개의 선로를 구성 할수 있습니다. 랜선 1개에 2사람이 쓸수 있도록 하는 것이죠

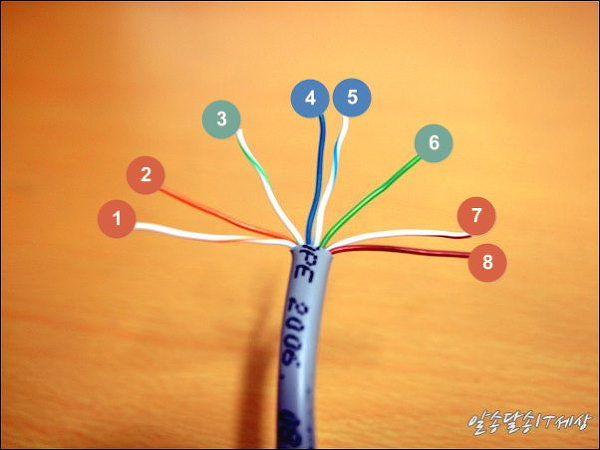

다이렉트 랜케이블 순서는 1 2 3 4 5 6 7 8

다이렉트 랜 케이블

다이렉트 랜선 랜케이블 제작 방법 이였습니다.

다이렉트 랜케이블의 한쪽 만

1번선과 3번선을 서로 바꾸고, 2번선과 6번선을 서로 바꿔주면 됩니다

참고로,

4개의 선만 가지고도 통신은 됩니다. 마지막 나머지 2개선 및 특히 7,8번은 없어도 되지만 랜선에 전력공급용(PoE) 필요할 때가 있긴 합니다.

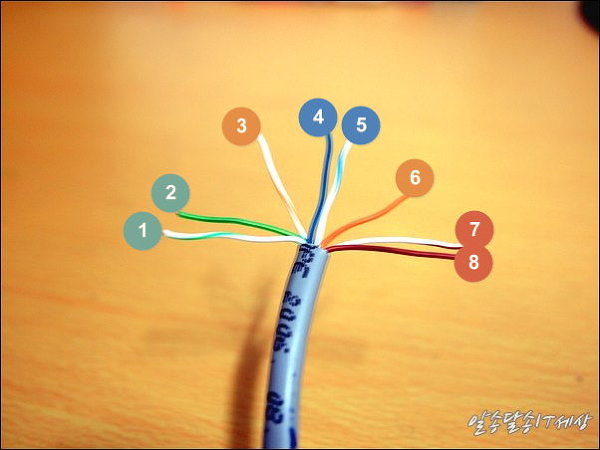

아래 그림은 크로스 랜케이블 배열이며 번호순서로 1 2 3 4 5 6 7 8 입니다

크로스 랜 케이블

크로스 랜케이블 번호 배열된 모습

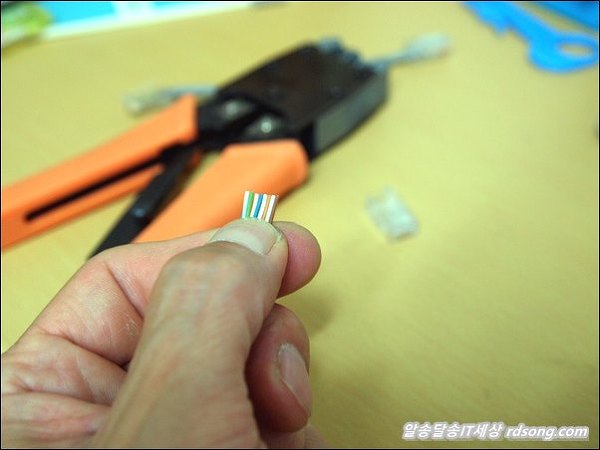

위 번호 배열대로 조밀하게 맞주고 다음에 끝 부분을 깔끔하게 자르고

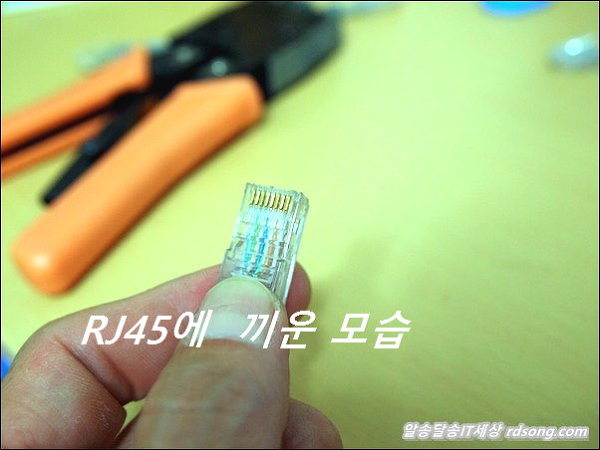

RJ45 커넥터에 끼우고 나서 ▼

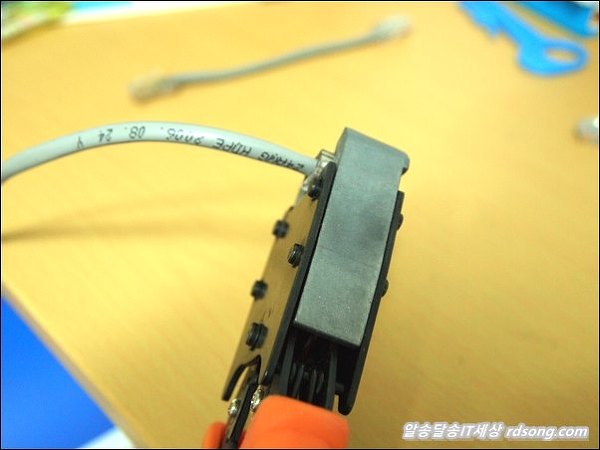

랜툴을 이용하여 꾸욱~ 눌러 줍니다▼

RJ45를 끼우기 전에 미리 RJ45 보호캡 ,랜캡을 끼워 주면 좋겠지만 배우는 방법이니 생략했습니다 없어도 상관 없습니다

이러면 크로스 랜선 만들어 집니다 크로스 랜케이블 자주 사용하지 않는 랜케이블 입니다.

만약에 집에 다이렉트 케이블이 있다면 한쪽 RJ45커넥터 연결 부위를 자르고 나서 위의 크로스 랜선 배열순서 대로 맞추고 나서 랜툴로 눌러 주면 크로스 케이블을 완성 할수 있습니다

참고로 공유기 사면 주는 랜선, 동봉되어 있는 랜선 중 일부는 구리심선 없는 가는 여러가닥의 철심선 으로 된 것도 있드군요

다이렉트 랜선과 크로스 랜케이블 만드는 방법 이였습니다
