lg 모니터 분해 해 봤습니다. 거의 8년 정도 된 모니터 로써 슬슬 모니터 화면에 문제가 생기고 있는데 led 모니터 분해 어렵지 않았습니다. 모니터 수리 하려고 알아 봤더니만 포기, 그냥 수리는 포기하고 쓰다가 완전 망가지면 뭐 휴지통.
목차
LG 모니터 분해 하려면 플라스틱 헤라 같은 것이 있으면 분리시 도움이 되는데 장갑끼고 베젤을 살짝 들어올리면서 제끼면 분해 됩니다.
그럼 모니터 분해 할때 처음에 플라스틱 헤라 이용하면 좋으며 , 드라이버 이용하면 스크래치 발생하므로 주의 , 장갑을 끼고 양손으로 베젤을 위로 살짝 들어 올리면 베젤이 분리 됩니다.

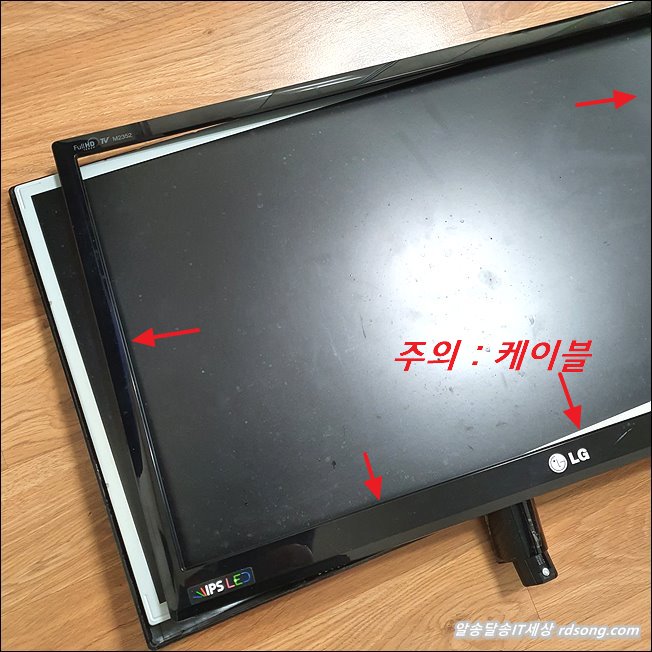

모니터 화면 좌측 베젤 , 우측 베젤 , 상단베젤 분리 하고 나서 하단 베젤을 분리 합니다. 모니터 제품마다 모니터 분해 할때 뒷면에서 분해 해야 하는 제품이 있는데 lg 모니터 led 제품 분해 할때 정면부터 분해 했습니다.

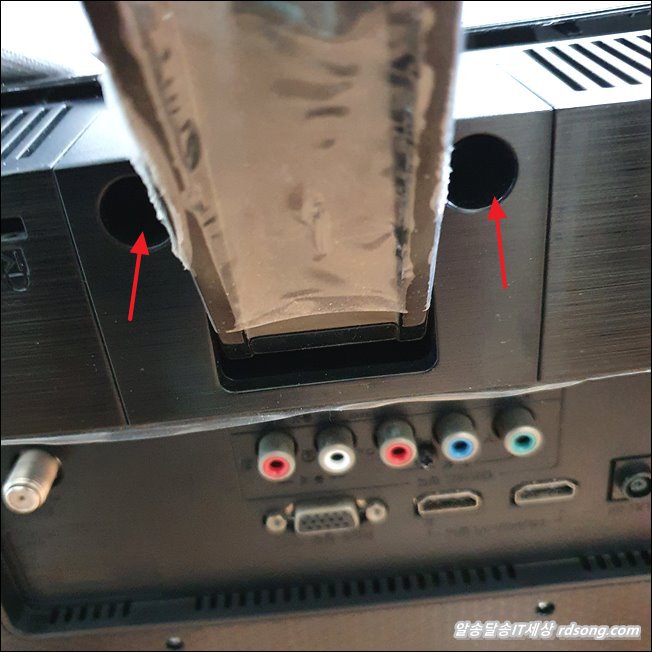

모니터 뒷면의 2개 스크류나사 풀어 주고 분리 했습니다.
lg m2352d 모니터 분해

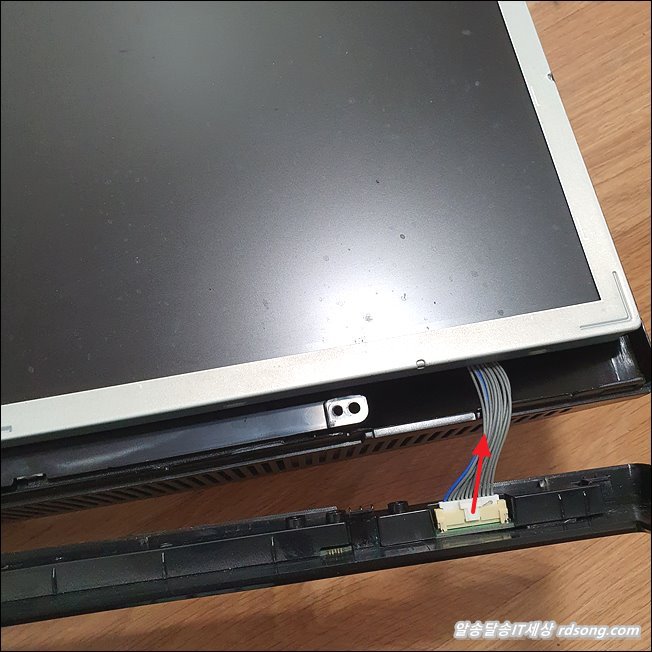

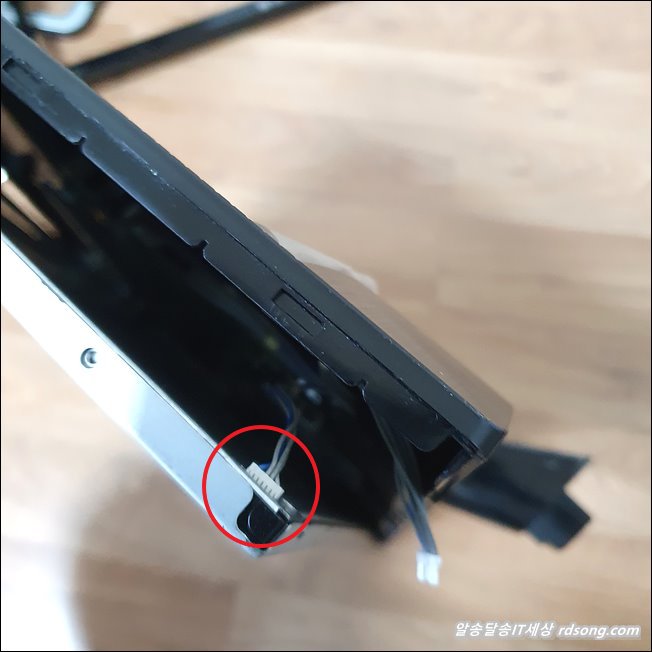

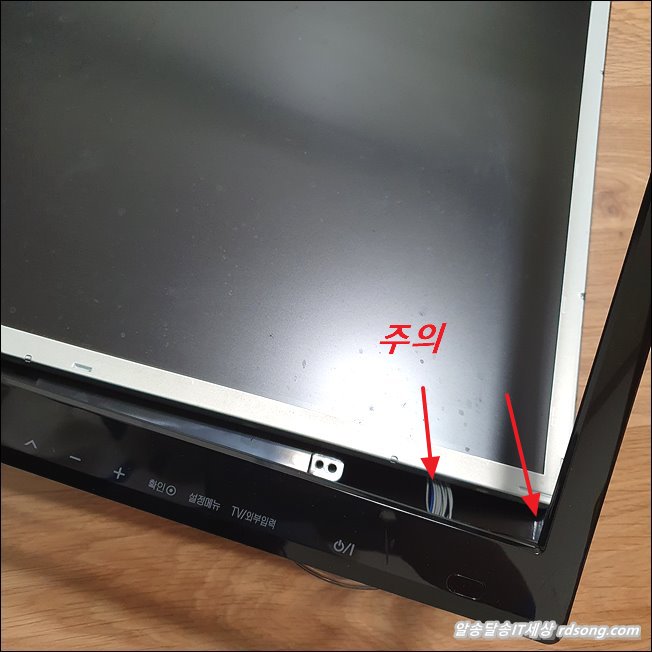

모니터 분해 할때 하단 베젤 분리시에 베젤과 연결된 케이블 있으므로 주의 해서 분리 했습니다. 전원버튼과 터치 버튼을 연결하는 케이블 분리 합니다.
전원 및 터치 버튼 케이블 분리

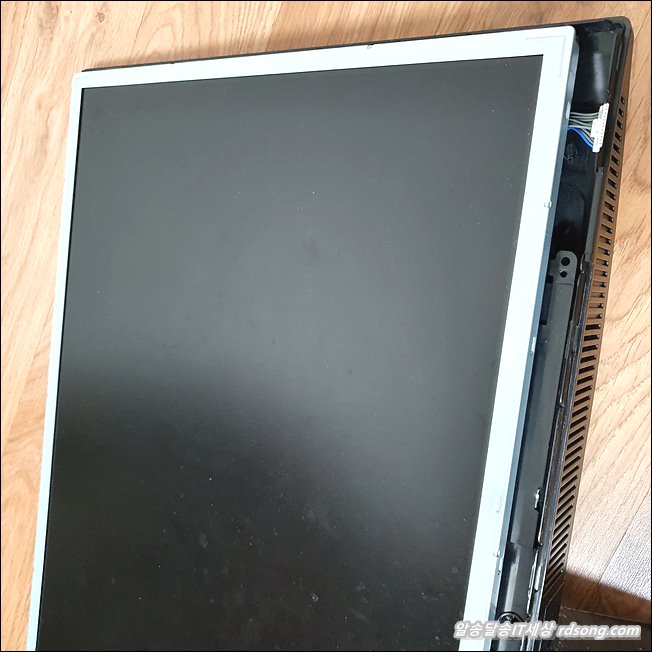

모니터 패널에는 2개의 케이블 연결 되어 있습니다.
우선 led 패널과 pcb기판에 연결된 케이블이 있습니다. lg모니터 분해 할때 , 아래 사진에서, 뒤집어서 후면 커버 분리하고 순서를 바꿔서 분리 해도 될거 같습니다. 그러면 메인보드의 기판과 모니터 패널 분리가 쉬울수 있겠다는 생각이 듭니다.

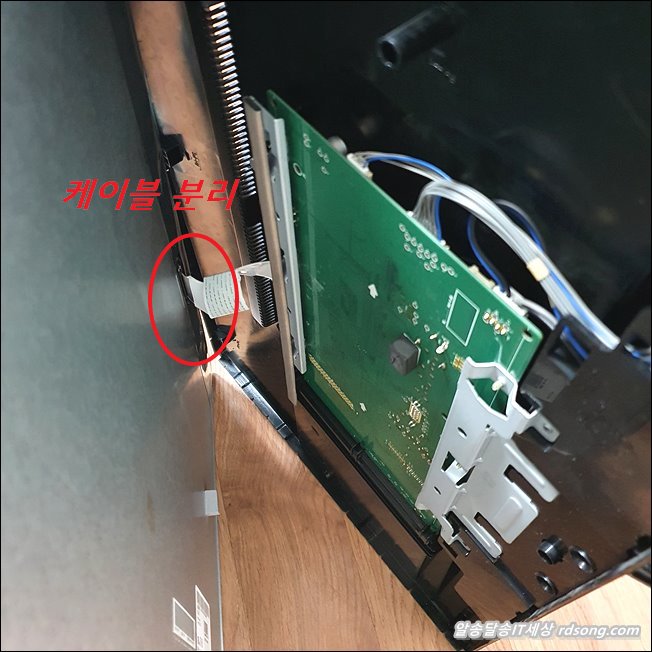

led 패널과 pcb보드 케이블 연결 되어 있으며 잡아 당겨서 분리 합니다.

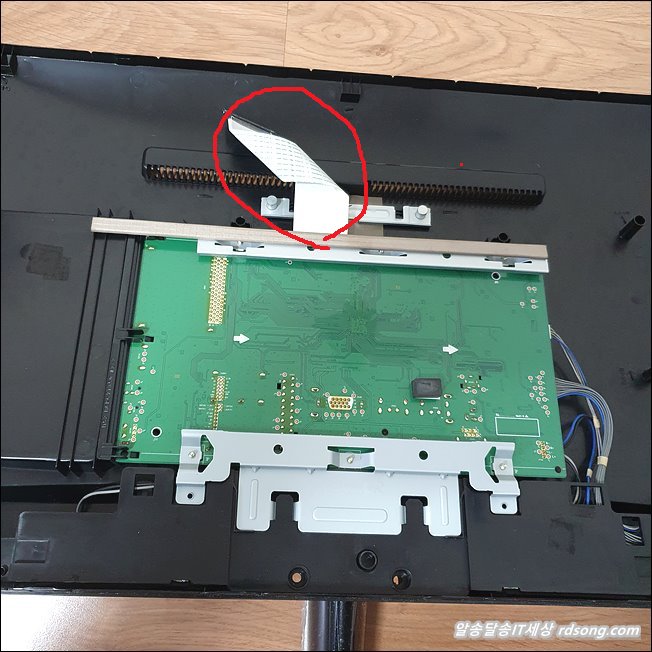

led패널 부분 상단부에 fpcb 케이블 연결 되어 있으므로 주의 해야 하는데 , 확 잡아 당기면 파손 되므로 주의 해서 분리 했습니다.
여기서 , 액정 fpcb케이블 분리 하지 말고, 모니터를 뒤집어 놓고 커버 후면부 스크류 나사 분리 하고 , 뒷면 커버를 분리하는 것이 더 좋습니다.

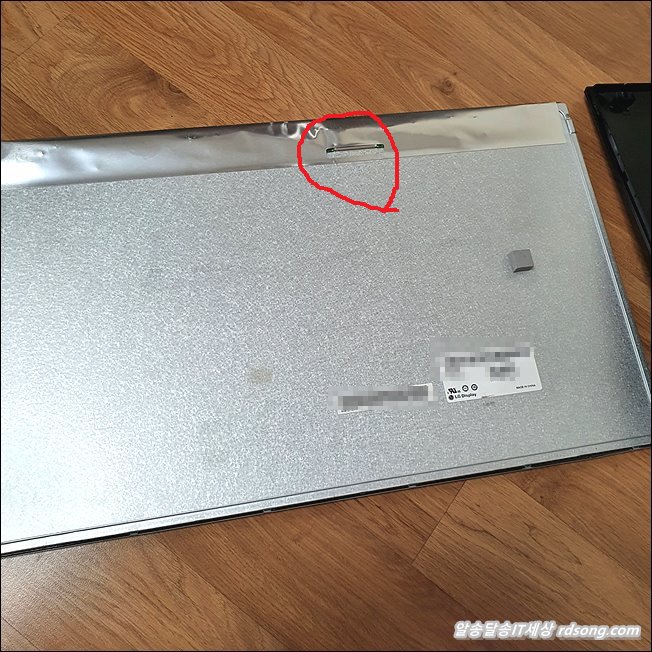

led 모니터 상단에 은박지로 pcb기판이 덮여 있는데 이것도 한번 오픈 시켜 봤습니다. 궁금해서.

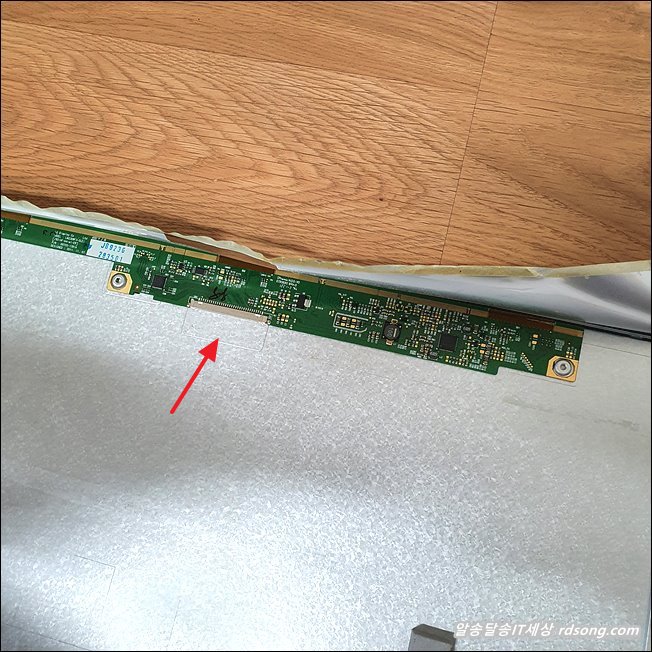

pcb기판이 상단에 하나 붙어 있습니다. 접착되어 붙어 있습니다. 만약 LED 모니터 화면이 일부 검게 나오거나 불량이라면, LED 부품이 고장 이지 않을까요? 하지만 이모니터는 LED 패널 고장은 아닌것 같습니다 .뭐 모니터 수리 전문가 많이 알수 있겠지만, 유튜브 봤더니 led 패널 분리하여 led 소자 부품 교체 하는 것을 보긴 했습니다.

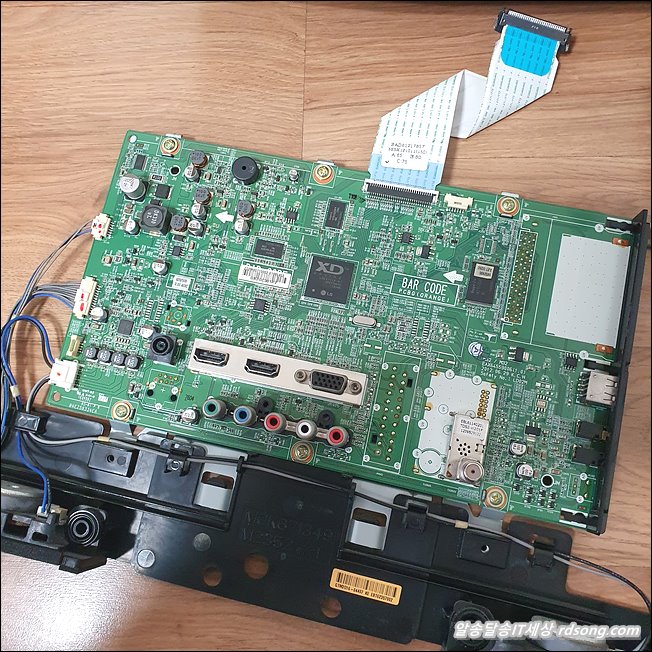

모니터 메인 보드라고 할까? 하나만 있는데 상당히 모니터 부품 심플합니다.

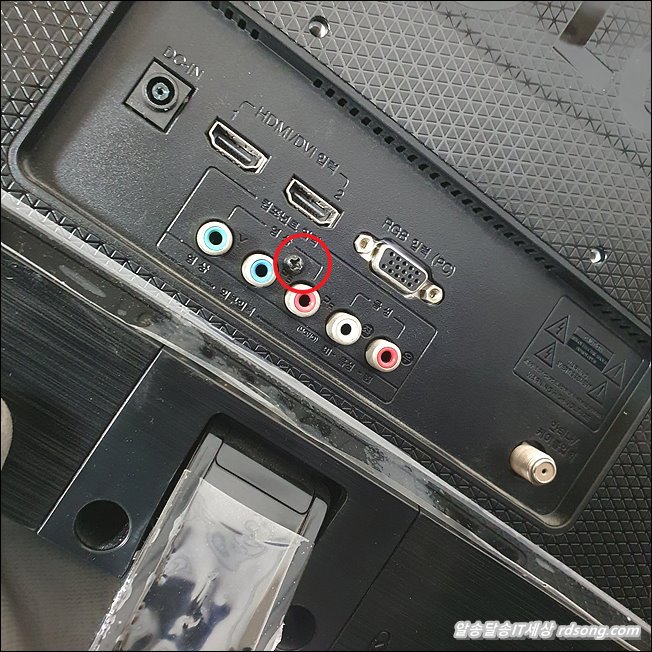

모니터 후면부에 드라이버 이용하여 스크류나사 하나 풀어 주면 분리 시킬수 있습니다.
모니터 분해 하고 보면 정말 심플, 비전문가인 내가 보기엔 아마도 여기 많은 전자부품 소자 중에 어느 한개가 제대로 성능을 발휘하지 못하고 있는 것으로 유추 해 보건데, 육안으로 부품 상태 멀쩡함, 디지털 테스터기로 부품 체크 해 보면 알수 있지 않을까 싶기도 합니다. 화면 상태가 노이즈 발생 하는 부분인지라…

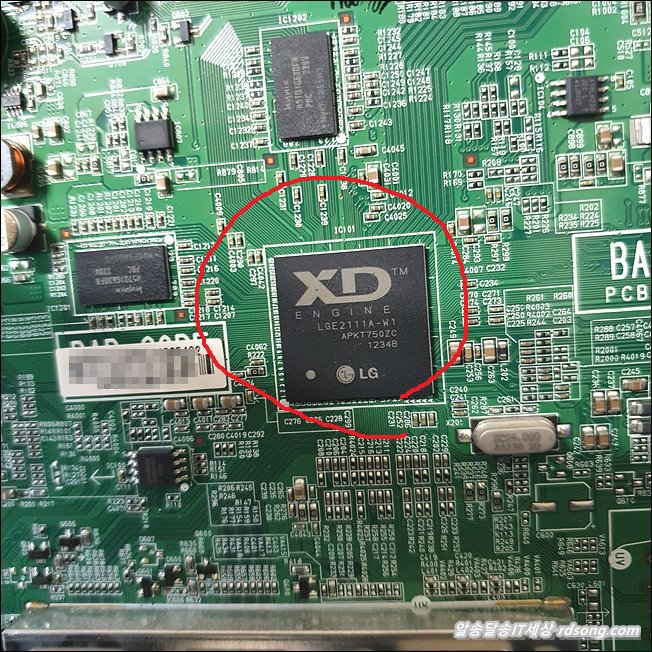

XD 라고 써있는 칩이 이미지처리 영상처리 엔진 아닐까 싶습니다.
모니터 분해 해 보니, 메인 pcb보드1개 , led 패널에 pcb기판 1개 , LED 백라이트 패널 3가지로 구성 되어 있습니다. 다시 원래대로 재조립 시작.
추가 >> 이모니터 패널 불량 고장으로 수리비용 비싸서 포기. LG 서비스 센터인지 뭐시기 인지 같더니만 수리비가 25만원 지랄하고 자빠졌군! 장난하쇼 시방!
